鉆機提升系統的主要構成

        鉆機提升系統的主要構成

        鉆機的提升系統由絞車、井架、天車、游車、大鉤及鋼絲繩等組成。

        1、絞車：

        絞車是構成提升系統的主要設備，是組成一部鉆機的核心部件，是鉆機的主要工作機械之一。其功用是：提供幾種不同的起升速度和起重量，滿足起下鉆具和下套管的需要；懸掛鉆具，在鉆進過程中送鉆和控制鉆壓；利用絞車的貓頭機構上、卸鉆具螺紋；作為轉盤的變速機構和中間傳動機構；當采用整體起升式井架時用來起放井架；當絞車帶撈砂滾筒時，還擔負著提取巖心筒、試油等項工作；幫助安裝鉆臺設備，完成其他輔助工作。常用的JC—50D型絞車為內變速、墻板式、全密閉四軸絞車，JC—45型絞車是五軸絞車，JC—14.5型絞車是三軸絞車。絞車一般由絞車傳動部分、提升部分、轉盤驅動箱部分、控制部分、潤滑部分和剎車機構等組成。

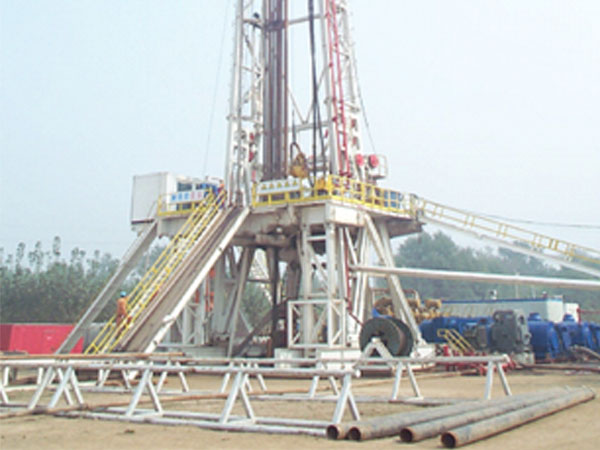

        2、井架：井架由井架的主體、人字架、天車臺、二層臺、工作梯、立管平臺、鉆臺和井架底座等幾個部分組成，主要用于安放和懸掛天車、游車、大鉤、吊環、液氣大鉗、液壓繃扣器、吊鉗、吊卡等提升設備與工具。目前，在國內外石油礦場上使用的井架種類繁多，但就結構型式來講，一般可分為塔型井架和A型井架兩種。

        3、天車：一般是多個滑輪裝在同一根芯軸或兩根軸心線一致的芯軸上。現在的天車大都是滑輪通過滾柱軸承裝在一根芯軸上。芯軸的直徑較大，芯軸的一端或兩端有黃油嘴，芯軸里有潤滑油道。潤滑脂從黃油嘴注入，以潤滑軸承

        4、游車：形狀為流線型，以防起下時掛碰二層臺上的外伸物。同時，游車要保證一定的重量，以便它在空載運行時平穩而垂直地下落。現在，鉆機各型游車都是一根芯軸，滑輪在軸上排成一列，其結構與天車相似

        5、大鉤：大鉤是提升系統的重要設備，它的功用是在正常鉆進時懸掛水龍頭和鉆具，在起下鉆時懸掛吊環起下鉆具，完成起吊重物、安放設備及起放井架等輔助工作。

        6、 鉆井用鋼絲繩：鉆機游動系統所用的鋼絲繩稱為大繩。它起著懸吊游車、大鉤及傳遞絞車動力的作用。
